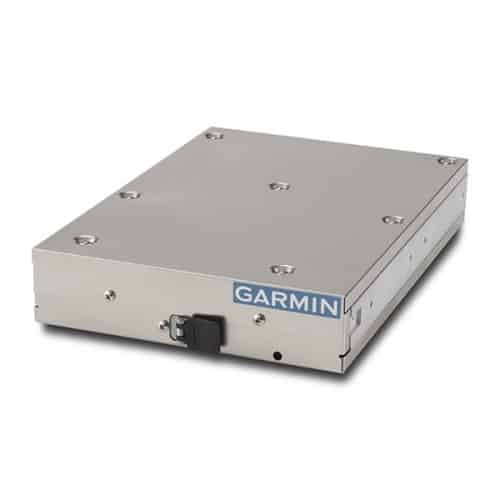

GTX-345R – Garmin

Solución de transpondedor de montaje remoto para ADS-B de salida y entrada

• El ADS-B de salida de 1090 MHz permite a las aeronaves operar a cualquier altitud en el espacio aéreo global.
• Combina el transpondedor de señales espontáneas extendidas (ES) Modo S y la fuente de posición WAAS/GPS opcional en una sola unidad.
• Proporciona acceso a información meteorológica de tráfico ADS-B de entrada de doble enlace y al pronóstico del tiempo sin suscripción en pantallas compatibles.
• Transmite de forma inalámbrica información meteorológica, de tráfico, de posición GPS y de actitud de respaldo² a través de Connext® a las aplicaciones Garmin Pilot™ y ForeFlight
• Mobile, así como a los portátiles Garmin aera® 795/796.
• Compatible con diversas pantallas de cabina Garmin, incluidas las series G1000® y GTN™ 750/650, que permiten la introducción y el control del código del transpondedor.

Con la introducción del transpondedor GTX 345R Modo S Extended Squitter (ES) de montaje remoto, Garmin ofrece la actualización ideal para operadores de aeronaves que buscan satisfacer los requisitos NextGen para ADS-B de salida, a la vez que ofrecen todas las ventajas meteorológicas y de tráfico de ADS-B de entrada con determinados G1000, GTN 750/650 y otros sistemas de aviónica de terceros. Además, el GTX 345R también está disponible opcionalmente con una fuente de posición GPS WAAS integrada, lo que permite que todo lo necesario para cumplir con las normas de equipamiento ADS-B se incluya con este paquete de actualización integral.

Su cambio a la nueva generación simplificado

Garmin, que ofrece más soluciones ADS-B desplegados que cualquier otra marca del sector, se compromete a que la transición al espacio aéreo de próxima generación sea lo más fluida y rentable posible. El GTX 345R, con certificación IFR, es un excelente ejemplo. Su diseño íntegramente de estado sólido reduce el consumo de energía y mejora la fiabilidad en comparación con la tecnología de transpondedores de generaciones anteriores. Además, la capacidad de transmisión ADS-B de salida de 1090 MHz (utilizando información precisa de posicionamiento GPS) permite al GTX 345R generar automáticamente los datos de vigilancia del tráfico, más precisos y dinámicos, que requiere el sistema de espacio aéreo de próxima generación. Para las aeronaves que prefieran o requieran una solución de diversidad, el GTX 345R está disponible en una configuración de diversidad que utiliza dos antenas, montadas en la parte superior e inferior de la aeronave, para proporcionar una cobertura operativa superior. Asimismo, la recepción ADS-B de entrada ofrece aún más posibilidades a los pilotos, permitiéndoles visualizar el tráfico ADS-B, la meteorología y más información en diversas pantallas fijas o portátiles. Tu WAAS, a tu manera

La referencia de posición GPS de alta precisión necesaria para cumplir con los requisitos de monitoreo de tráfico de ADS-B puede proporcionarse mediante el sistema de navegación compatible con WAAS/SBAS que ya tengas en tu panel o mediante una fuente de posición GPS integrada opcional disponible con tu transpondedor GTX 345R. Independientemente del equipamiento actual de tu aeronave, la serie Garmin GTX 345 ofrece una solución ADS-B sencilla y mínimamente intrusiva que se adapta a tus necesidades.

Descubra las ventajas de ADS-B “In”

Como ventaja adicional, el GTX 345R también ofrece las funciones de visualización del tiempo y el tráfico sin suscripción que ofrece ADS-B “In”, que pueden conectarse con pantallas de cabina compatibles, como algunos sistemas G1000 y GTN 750/650, o transmitirse de forma inalámbrica a través de Garmin Connext a nuestros portátiles de las series aera 796/795 y aera 660, así como a tabletas/dispositivos móviles mediante las aplicaciones Garmin Pilot™ o ForeFlight Mobile. El enlace meteorológico ADS-B se transmite continuamente en la frecuencia de 978 MHz del Transceptor de Acceso Universal (UAT) y es similar a los servicios básicos que ofrecen los principales proveedores comerciales de satélites meteorológicos. Por ejemplo, puede acceder a imágenes NEXRAD, METAR, TAF, vientos y temperaturas en altura, PIREP, NOTAM y más. Además, puede recibir informes de posición de tráfico ADS-B (y simbología de nivel de amenaza) para ayudarle a detectar y evitar objetivos convergentes en espacio aéreo congestionado. Las alertas de audio le avisan de posibles conflictos en la trayectoria de vuelo (“Tráfico, 10 en punto, misma altitud, dos millas”) para orientarle. Mientras tanto, en la pantalla de su cabina, la pantalla de movimiento relativo TargetTrend™ patentada por Garmin ofrece una forma más rápida e intuitiva de evaluar las trayectorias de los objetivos y las velocidades de cierre en relación con su trayectoria de vuelo. Como función de seguridad adicional, disponible en la mayoría de los nuevos productos Garmin, nuestra tecnología TerminalTraffic™ proporciona una imagen completa de las aeronaves y vehículos terrestres equipados con ADS-B en el entorno aeroportuario. Las aeronaves equipadas con ADS-B en vuelo se distinguen fácilmente de los vehículos terrestres y las aeronaves en rodaje, que se muestran con colores y símbolos distintivos. Toda esta información se presenta en un diagrama SafeTaxi® simple y fácil de entender que indica la ubicación de pistas, calles de rodaje, hangares y más.

El doble enlace completa la imagen

El receptor ADS-B GTX 345R es un sistema de doble enlace. Por lo tanto, puede recibir en ambas frecuencias (978 MHz y 1090 MHz) autorizadas para operaciones ADS-B en EE. UU. Esto no solo proporciona la imagen de tráfico más completa de las aeronaves que transmiten en cualquiera de las frecuencias, sino que también mejora la capacidad de su aeronave para acceder a las transmisiones y servicios ADS-B desde prácticamente cualquier lugar. Al integrar un sistema de tráfico activo con el GTX 345R, el tráfico ADS-B y los objetivos de tráfico activo se fusionan en la pantalla para ofrecer a los pilotos una imagen de tráfico verdaderamente completa.

ADS-B para su Cabina de Vuelo Integrada

Con una variedad de compatibilidades que cubren la mayoría de las pantallas disponibles, nuestros transpondedores de la serie GTX con ADS-B ofrecen la actualización NextGen más sencilla disponible en Garmin, especialmente para los propietarios de aeronaves equipadas con el G1000. Para estos sistemas, el GTX 345R de montaje remoto se conecta a la fuente de posición WAAS existente de la aeronave para la navegación o utiliza una fuente de posición WAAS integrada opcional para cumplir con los requisitos de ADS-B “Out”. Las pantallas de la serie G1000 se conectan al transpondedor GTX remoto para permitir la introducción y el control del código de comunicación en pantalla de forma convencional. Según la versión de software instalada, las pantallas de cristal de Garmin también admiten información meteorológica sin suscripción en la pantalla multifunción (MFD), así como objetivos de tráfico ADS-B tanto en la pantalla multifunción como en la pantalla personal (PFD) para aeronaves equipadas con Tecnología de Visión Sintética (SVT™).

Alertas y codificación de altitud simplificadas

Para un mayor conocimiento de la situación, el GTX 345R incorpora una salida de audio integrada para alertas audibles de tráfico y altitud¹, que puede integrarse en su panel de audio existente. También puede combinar la serie GTX con un codificador de altitud Garmin opcional para satisfacer los requisitos de transmisión de datos para IFR. A diferencia de otros transpondedores con codificación de altitud integrada, el codificador de altitud Garmin se monta por separado en el soporte de instalación. Por lo tanto, si alguna vez es necesario retirar el transpondedor, no es necesario desconectar la línea estática. Esto, a su vez, elimina la necesidad de una comprobación de fugas posterior y, por lo tanto, ayuda a minimizar los costos de mantenimiento.

Un camino más sencillo hacia la próxima generación

La serie GTX 345R de Garmin cuenta con la aprobación de la FAA y la EASA para su instalación en cientos de las marcas y modelos de aeronaves más populares de la actualidad. Durante décadas, Garmin ha liderado el desarrollo e implementación de la tecnología ADS-B. Y cuando comparas todas las opciones disponibles, queda claro que Garmin se compromete a hacer que tu transición a las operaciones ADS-B sea lo más sencilla, económica y sin preocupaciones posible.
